8-Station Roterende Pulpvormingsapparatuur / Productielijn voor eierdozen
Beschrijvingen:
Dit is een volledig automatische productielijn voor eierdozen, met hoge automatisering en arbeidsbesparing.
Dit type productielijn bestaat uit een hydrapulper-systeem, een roterende vormmachine, een meerlaagse drooglijn en bijbehorende apparatuur.
Voornamelijk gebruikt voor producten met een eenvoudige structuur maar in grote hoeveelheden, zoals eierdozen, fruitbakjes, eierdozen, bekerhouders en wegwerpbare medische producten, enz.
Het grondstof is oud papier, oud karton, gebruikt papier, boeken, tijdschriften, enz.
Elektrische besturingsonderdelen van internationaal merk, FESTO & SMC pneumatische besturingsonderdelen.
Specificaties:
|
Model type
|
ER3000-B
|
ER4000-B
|
ER5000-B
|
ER6000-B
|
|
Capaciteit
|
3000 stuks/uur
|
4000 stuks/uur
|
5000 stuks/uur
|
6000 stuks/uur
|
|
Vereiste werkplaats
|
400m2
|
500m2
|
600m2
|
700m2
|
|
Stroomverbruik
|
~115kw
(170kw geïnstalleerd)
|
~150kw
(240kw geïnstalleerd)
|
~190kw
(290kw geïnstalleerd)
|
~210kw
(350kw geïnstalleerd)
|
|
Materiaalverbruik
|
180~210kg/u
|
250~280kg/u
|
320~350kg/u
|
360~400kg/u
|
|
Waterverbruik
|
600~800kg/u
|
800~1000kg/u
|
1000~1200kg/u
|
1200~1400kg/u
|
|
Brandstofverbruik
(één item selecteerbaar)
|
Aardgas
|
55~65m3/u
|
70~80m3/u
|
85~95m3/u
|
100~110m3/u
|
|
LPG
|
19~22m3/u
|
25~29m3/u
|
31~35m3/u
|
36~40m3/u
|
|
Diesel
|
45~55kg/u
|
62~70kg/u
|
78~85kg/u
|
90~98kg/u
|
|
Zware olie
|
46~56m3/u
|
63~72kg/u
|
79~87kg/u
|
92~100kg/u
|
|
Stoom
|
1.0~1.2ton/u
|
1.3~1.5ton/u
|
1.6~1.8ton/u
|
1.8~2.0ton/u
|
|
Hout
|
190~220kg/u
|
250~290kg/u
|
310~350kg/u
|
360~400kg/u
|
|
Kolen
|
130~150kg/u
|
160~190kg/u
|
200~220kg/u
|
240~270kg/u
|
|
Benodigd personeel
|
4~5 personen
|
4~5 personen
|
4~5 personen
|
5~6 personen
|
|
Benodigde containers voor verzending
|
6 x 40HQ
|
7 x 40HQ
|
8 x 40HQ
|
9 x 40HQ
|
|
Vormmachine
|
Roterend type met 8 platen. Elk voor 3 stuks/keer
|
Roterend type met 8 platen. Elk voor 4 stuks/keer
|
Roterend type met 8 platen. Elk voor 5 stuks/keer
|
Roterend type met 8 platen. Elk voor 6 stuks/keer
|
|
Droogproductielijn
|
20mx2.2mx4m
6-lagen
|
22mx2.6mx4m
6-lagen
|
22mx3.0mx4m
6-lagen
|
22mx3.4mx4m
6-lagen
|
|
Opmerkingen:
1. De capaciteit is berekend op basis van een eierdoos met 30 vakjes (afmeting 300x300mm, gewicht 65g~70g).
2. De grootte van de werkplaats is slechts ter referentie en kan worden aangepast aan de werkelijke grootte van de fabriek van de klant.
|
Afbeelding van meerlaagse droger:
Hoe de productielijn werkt:
| Pulpingsysteem |
Verander oud papier, zoals oud karton, gebruikte kranten, in pulp met een bepaalde consistentie. Hoofdapparatuur: hydrapulper, pulptanks, watertank, pulppomp, waterpomp, roerder, enz. |
| Vormingssysteem |
Bij het aanpassen van de pulppulverconsistentie gaat de pulp naar de vormmachine. Met behulp van vacuüm en perslucht worden de producten op de mallen gevormd. |
| Droogsysteem |
Na het vormen bewegen de transfermallen vooruit en worden automatisch op de droger geplaatst. U kunt kiezen uit aardgas / LPG / diesel / zware olie / stoom / hout / kolen om de natte producten te verwarmen. |
| Stapel- & Verpakkingssysteem |
Na het drogen gaan de producten naar de verpakking. Tel het aantal gedroogde producten, scheid ze en stapel ze op. |
YOUTUBE Links:
4000 stuks/uur met 6-laags droger: https://www.youtube.com/watch?v=85eeIP8xCEY&t=3s
6000 stuks/uur met 6-laags droger: https://www.youtube.com/watch?v=YIeLPQnwO4M
3000 stuks/uur met enkele-laags droger: https://www.youtube.com/watch?v=CX9NgjBZ0Nk
4000 stuks/uur met enkele-laags droger: https://www.youtube.com/watch?v=JCu3xNpnCsM
6000 stuks/uur met enkele laags droger: https://www.youtube.com/watch?v=9XpyL-ggwi4
Voor meer video's kunt u zoeken naar "Guangzhou Nanya Pulp Molding Equipment Company" op YOUTUBE en ons abonneren.
Toepassingen:
- Eierdozen / 6-vaks eierdoos / 10-vaks eierdoos / 12-vaks eierdoos;
- Fruitbakjes / bekerbakjes / zaaitrays / agrarische bekers / schoenspanners;
- Binnenste industriële verpakkingen, zoals voor tv's, ventilatoren, batterijen, airconditioners en andere elektrische apparaten
- Wegwerpbare medische producten, zoals urinaals, bedpannen, urinoirs...

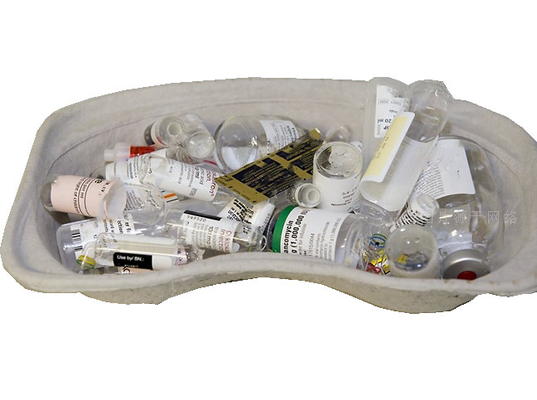

Hieronder ziet u een type medische bakjes gemaakt door onze machine, door mallen te veranderen, kan de machine verschillende producten maken.
Concurrentievoordelen:
Rijke ervaring:Opgericht in 1994, is NANYA de vroegste fabrikant van pulpvorming in China;
Technologiegarantie:Gecombineerd met hoge en nieuwe technologie met overheidsinstellingen en de Universiteit van Technologie van Zuid-China, met meer dan 30 R&D-personeelsleden;
Ervaring in malproductie:NANYA biedt het breedste scala aan zowel apparatuur/machinetypes als platen/gereedschappen, evenals de uitgebreide mallen;
Brede markt: NANYA heeft meer dan 60% van de binnenlandse vraag, reeds geëxporteerd naar meer dan 50 landen en regio's;
Sterke teams: Uitstekende ingenieurs, verkoop- en after-sales serviceteams bieden de beste service om langdurige tevredenheid voor onze klanten te garanderen.
Zakelijke voorwaarden:
| Betalingsvoorwaarden |
30% aanbetaling voor productie; 70% saldo voor levering. |
| Leveringsvoorwaarden |
FOB Guangzhou, China. (CNF en CIF zijn ook beschikbaar.) |
| Levertijd |
100~120 dagen |
| Pakket |
Export Standaard Verpakking |
| Garantie |
12 maanden |
| Installatie |
Overzeese technische dienst is beschikbaar |
| Geldigheid offerte |
90 dagen na de aanbiedingsdatum |
| After-sales service |
We sturen gratis enkele reserveonderdelen voor de hete pers. En we zullen de bedieningshandleiding, tekeningen en procesdiagrammen voor alle machines verstrekken. We zullen de bediening en onderhoudsmethode uitleggen aan de werknemers van de koper na installatie. |
